AM-Kugelgewindetriebe: Auslegung + Berechnung |
| |
|
 |
|
| Einfluss

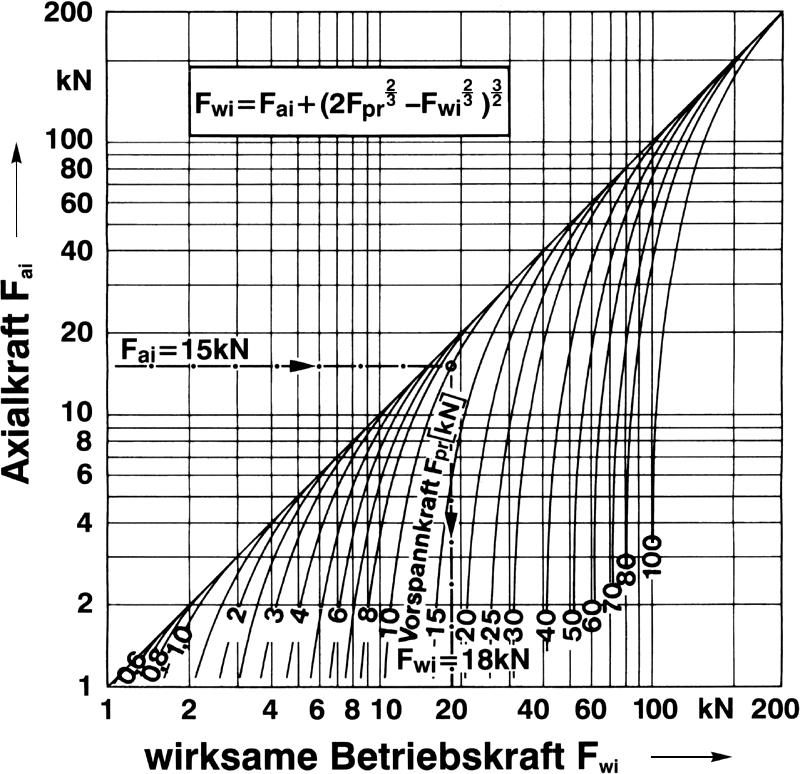

der Mutternvorspannung Der jeweiligen Betriebskraft Fai wird durch die Vorspannung Fpr eine weitere Kraft überlagert. Die dabei wirksam werdende Betriebskraft Fwi ist statt Fai im Belastungskollektiv der Lebensdauerberechnung einzusetzen. |
 |
| Nach dem Vielfachen von 106 Lastumdrehungen beginnt statistisch die Ermüdung L106 |  |
| Die Drehzahl nm bestimmt die Dauer der Ermüdung = Spindellaufzeit Lh1 in Stunden |  |
| Die Stunden der Maschinennutzungszeit Lhm gibt mit der Einschaltdauer ED der Achse die Nutzungszeit der Maschine |  |
 |
|
= 1 für einseitige Lastrichtung
= 2 für gleichverteilte Lastrichtungen -ungleich verteilte Lastrichtungen für jede Mutternhälfte einzeln berechnen) |
|
| |
||
|
 |
 |
