AM-Kugelgewindetriebe: Auslegung + Berechnung |
| |
|
 |
|
||||||||
|

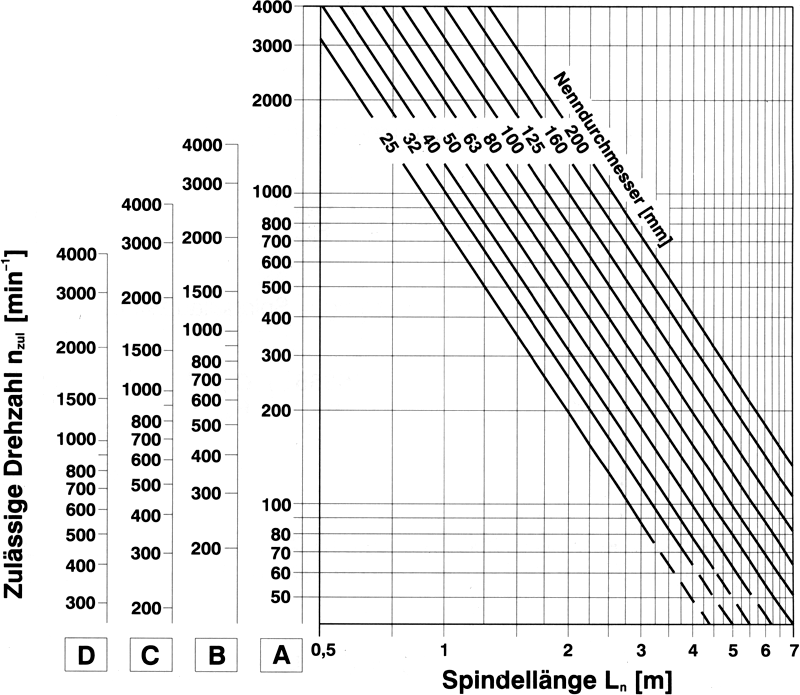

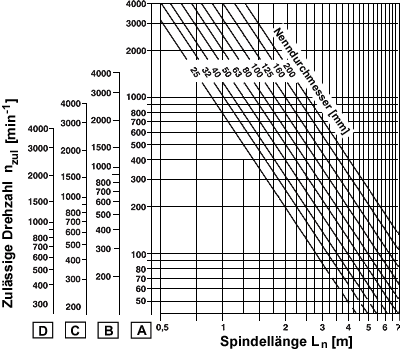

Zulässige Drehzahl nzul |
|||||||||
Die
hierfür ermittelten Werte stellen Näherungswerte dar. Für
eine genauere Berechnung bitten wir Sie, uns anzusprechen.
|
Die
Überschreitung der zulässigen Drehzahl löst in jedem Stab
Querschwingungen aus; bei Kugelgewindespindeln führt sie zu einer
unzulässig hohen Radial-Belastung des Mutternsystems. Die konkrete Ausbildung der Lagerung hat großen Einfluß auf die zulässige Drehzahl. |
||||||||
|
|||||||||
|
|||||||||
 |
|||||||||
| |
|||||||||
| Unzulässiger Spindeldurchhang |
Kugelgewindetriebe mit hohem Schlankheitsgrad Ln/d0 > 50 müssen zur Vermeidung des Spindeldurchhangs zusätzlich im freien Gewindebereich abgestützt werden, da sonst unzulässige Betriebsbedingungen vorliegen. Das gilt auch bei angetriebenen Muttersystemen! Bei Einsatzfällen im Grenzbereich Ln/d0 > 40 bitten wir um Rücksprache. | ||||||||
| |
||
|
 |
 |
