Zulässige Knickbelastung Fzul











Die zulässige Axialbelastung kann in Abhängigkeit  von Spindellagerung, Nenn-Ø d0 x Steigung P und Spindellänge Ln aus folgendem Diagramm ermittelt werden. Dabei wurde gegenüber der Knickbelastung  Fk eine dreifache Sicherheit ( = 3) berücksichtigt.

Fzul = Fk


C0am

Die statische Tragzahl C0am bildet dabei die Belastungsgrenze, welche im Stillstand eine  plastische Verformung von 10-4 x Kugel-Ø hervorruft.

C0am siehe Datenblatt

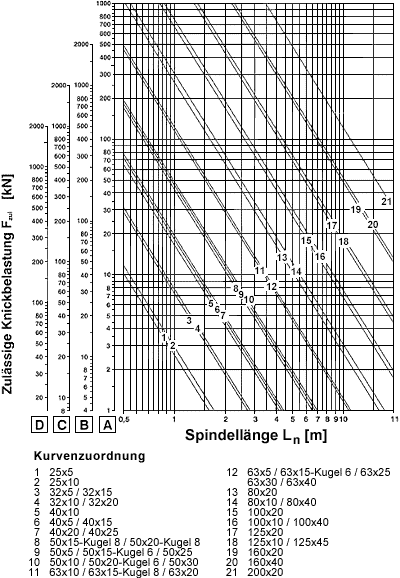

Vergrößerung
Maßnahmen zur Erhöhung
der zulässigen Knickbelastung
  • Lagerfall D wählen
  • Zugbelastung der Spindel für Lagerfall A oder C vorsehen
  • Nenndurchmesser erhöhen
  • Druckkraft-Entlastung (Hydraulik, Gegengewicht)


Download

Diagramm Zulässige Knickbelastung
(410 KB)

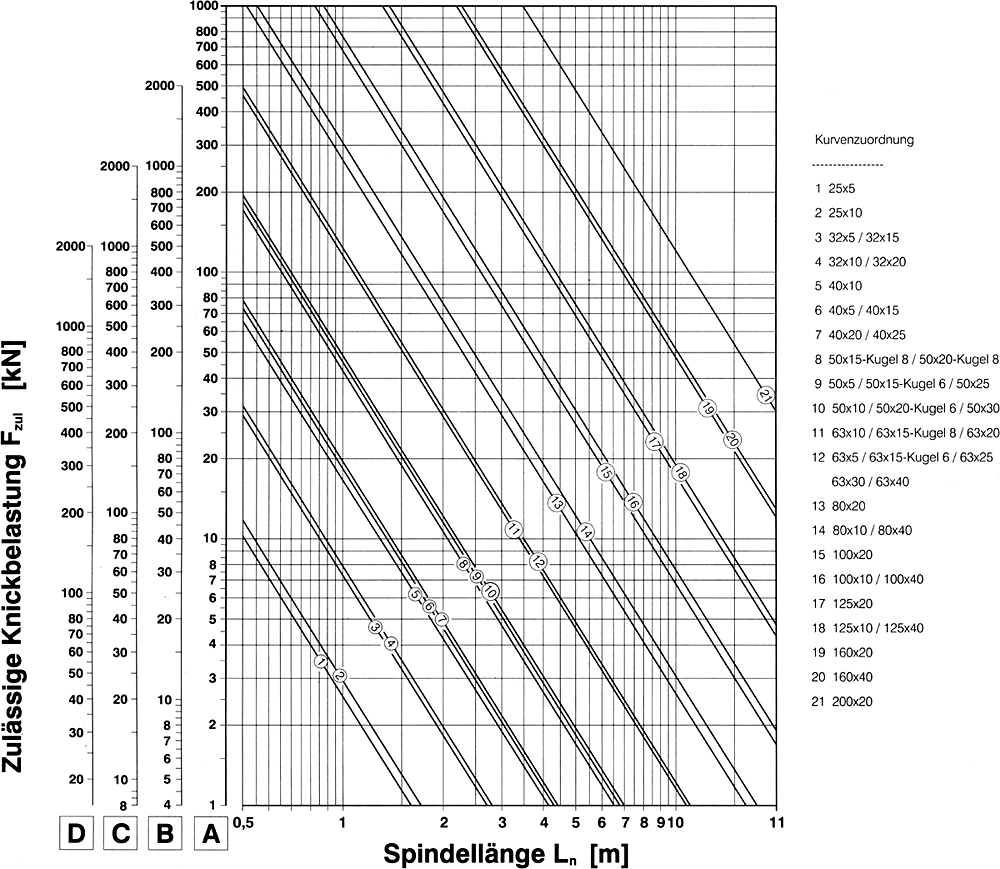

Diagramm "Zulässige Knickbelastung" (wie oben)
