Kugelgewindetriebe

 AM 2.51

Doppelmutter mit Seitenflansch,

angetriebene Spindel

Typ DSF
  A.MANNESMANN MASCHINENFABRIK, Remscheid
Download AM 2.52 AM 2.51 als PDF-Datei, Stand 04.2012

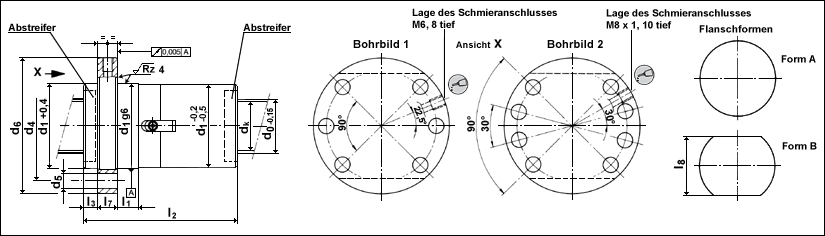

Klicken Sie auf die Grafik, um eine vergößerte Abbildung zu sehen oder zu drucken (Querformat)
Vergrößerung

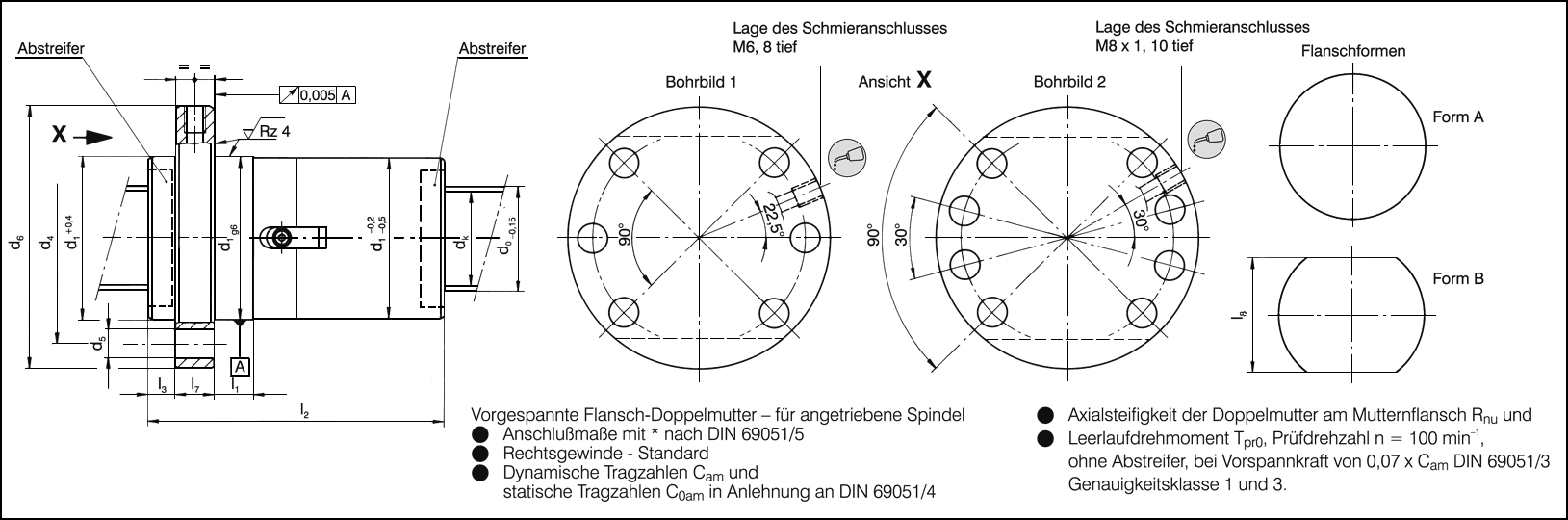

Vorgespannte Flansch-Doppelmutter - für angetriebene Spindel
• Anschlußmaße mit * nach DIN 69051/5
• Rechtsgewinde - Standard
• Dynamische Tragzahlen Cam und
  statische Tragzahlen C0am in Anlehnung an DIN 69051/4		 • Axialsteifigkeit der Doppelmutter am Mutternflansch Rnu und
• Leerlaufdrehmoment Tpr0, Prüfdrehzahl n=100 min -1,
   ohne Abstreifer, bei Vorspannkraft von 0,07 x Cam DIN 69051/3
   Genauigkeitsklasse 1 und 3

Stand: 04.2012, Änderungen vorbehalten. Weitere Größen auf Anfrage
Nicht bei Neukontruktionen  Diese Typen bitte nicht mehr für Neukontruktionen vorsehen
  Typ-Nr.

Flansch [A/B]
                  		 Nenn-
Ø		 Stei-
gung		 Kugel-
Ø		 Kern-
Ø

Durchmesser

 Längenmaß

Anzahl
tragen-
der
Gänge

dyn.
Tragzahl

stat.
Trag zahl

Axial-
steifigkeit
der Mutter
Rnu [kN/µm]

Leerlauf-
dreh-
moment
Tpr0 [Nm]
d0 P dk d1 d4 d5 d6 l1 l2 l3 l7 l8 Bohr-
bild		 i  Cam [kN] C0am [kN] Richtwerte Richtwerte
  1.025.05.1.[  ] 25 5* 3,5 21,8 40 51 6,6 62 10 78 8 10 48 1 4 25 28 0,7 0,2
1.025.10.1.[  ] 25 10* 3,5 21,8 40 51 6,6 62 16 101 8 10 48 1 3 21 22 0,6 0,2
1.032.05.1.[  ] 32 5* 3,5 28,8 50 65 9 80 10 90 8 12 62 1 5 32 46 1,0 0,3
1.032.10.1.[  ] 32 10* 3,5 28,8 50 65 9 80 16 121 8 12 62 1 4 27 36 0,8 0,3
1.032.10.2.[  ] 32 10 6 26,3 56 71 9 86 16 127 10 14 65 1 4 58 80 1,0 0,7
 Nicht bei Neukontruktionen  1.032.15.1.[  ] 32 15 6 26,3 58 78 9 93 16 136 10 14 70 2 3 47 60 0,7 0,6
  1.032.15.2.[  ] 32 15* 6 26,3 56 71 9 86 20 136 10 14 65 1 3 47 60 0,7 0,6
 Nicht bei Neukontruktionen  1.032.20.1.[  ] 32 20 6 26,3 58 78 9 93 16 124 10 14 70 2 2 35 40 0,5 0,5
  1.032.20.2.[  ] 32 20* 6 26,3 56 71 9 86 20 124 10 14 65 1 2 35 40 0,5 0,5
1.040.05.1.[  ] 40 5* 3,5 36,8 63 78 9 93 10 99 10 14 70 2 6 38 68 1,4 0,4
1.040.10.1.[  ] 40 10* 6 34,3 63 78 9 93 16 127 10 14 70 2 4 62 104 1,0 0,8
1.040.15.1.[  ] 40 15* 6 34,3 63 78 9 93 16 162 10 14 70 2 4 61 104 1,1 0,8
1.040.20.1.[  ] 40 20* 6 34,3 63 78 9 93 16 166 10 14 70 2 3 50 77 0,9 0,7
1.040.20.2.[  ] 40 20* 8 32,7 70 85 9 100 25 173 10 14 75 2 3 77 100 1,0 1,1
1.040.25.1.[  ] 40 25* 6 34,3 63 78 9 93 16 143 10 14 70 2 2 37 51 0,6 0,7
1.040.25.2.[  ] 40 25* 8 32,7 70 85 9 100 25 152 10 14 75 2 2 58 66 0,7 0,8
1.040.40.1.B 40 30* 8 32,7 70 85 9 100 30 168 10 14 75 2 2 57 65 0,6 1,0
1.050.05.1.[  ] 50 5* 3,5 46,8 75 93 11 110 10 100 10 16 85   6 41 86 1,6 0,5
1.050.10.1.[  ] 50 10* 6 44,3 75 93 11 110 16 148 10 16 85   5 74 159 1,5 1,1
1.050.15.1.[  ] 50 15* 6 44,3 75 93 11 110 16 197 10 16 85   5 73 159 1,6 1,2
 Nicht bei Neukontruktionen  1.050.15.2.[  ] 50 15 8 42,7 82 108 11 125 24 178 10 18 95   4 102 174 1,4 1,6
  1.050.15.3.[  ] 50 15* 8 42,7 82 100 11 118 25 178 10 16 92   4 102 174 1,4 1,6
1.050.20.1.[  ] 50 20* 6 44,3 75 93 11 110 16 211 10 16 85   4 62 127 1,3 1,1
 Nicht bei Neukontruktionen  1.050.20.2.[  ] 50 20 8 42,7 82 108 11 125 24 213 10 18 95   4 100 174 1,4 1,6
  1.050.20.3.[  ] 50 20* 8 42,7 82 100 11 118 25 213 10 16 92   4 100 174 1,4 1,6
 Nicht bei Neukontruktionen  1.050.25.1.[  ] 50 25 8 42,7 82 108 11 125 24 208 10 18 95   3 82 130 1,1 1,4
  1.050.25.2.[  ] 50 25* 8 42,7 82 100 11 118 25 208 10 16 92   3 82 130 1,1 1,4
1.050.30.1.[  ] 50 30* 6 44,3 75 93 11 110 16 165 10 16 85   2 38 63 0,7 0,8
 Nicht bei Neukontruktionen  1.050.30.2.[  ] 50 30 8 42,7 82 108 11 125 24 170 10 18 95   2 61 86 0,7 1,2
  1.050.30.3.[  ] 50 30* 8 42,7 82 100 11 118 25 170 10 16 92   2 61 86 0,7 1,2
1.063.05.1.[  ] 63 5* 3,5 59,8 90 108 11 125 10 96 10 18 95   6 43 108 1,8 0,7
1.063.10.1.[  ] 63 10* 6 57,3 90 108 11 125 16 176 10 18 95   6 90 243 2,1 1,5
1.063.15.1.[  ] 63 15 6 57,3 90 108 11 125 16 208 10 18 95   5 78 202 1,9 1,5
1.063.15.2.[  ] 63 15* 8 55,7 95 115 13,5 135 24 209 10 20 100   5 122 270 2,0 2,0
1.063.15.3.B 63 15* 10 53,7 105 125 13,5 145 30 211 12 20 110   5 180 350 2,1 3,0
1.063.20.1.[  ] 63 20* 8 55,7 95 115 13,5 135 24 256 10 20 100   5 120 269 2,0 2,0
1.063.20.2.B 63 20* 10 53,7 105 125 13,5 145 30 259 12 20 110   5 176 349 2,1 3,0
1.063.25.1.[  ] 63 25* 8 55,7 95 115 13,5 135 24 257 10 20 100   4 103 215 1,6 1,9
1.063.25.2.B 63 25* 10 53,7 105 125 13,5 145 30 257 12 20 110   4 150 279 1,7 2,5
1.063.30.1.[  ] 63 30* 8 55,7 95 115 13,5 135 24 243 10 20 100   3 84 161 1,3 1,8
1.063.30.2.B 63 30* 10 53,7 105 125 13,5 145 30 237 12 20 110   3 123 208 1,3 2,0
1.063.40.1.[  ] 63 40* 8 55,7 95 115 13,5 135 24 211 10 20 100   2 63 106 0,9 1,6
1.063.40.2.B 63 40* 10 53,7 105 125 13,5 145 30 211 12 20 110   2 92 138 0,9 1,6
1.080.10.1.[  ] 80 10* 6 74,3 105 125 13,5 145 16 182 10 20 110   6 96 312 2,5 2,0
1.080.20.1.[  ] 80 20* 12,7 68,0 125 145 13,5 165 24 272 15 25 130   5 272 564 2,6 4,5
1.080.30.1.[  ] 80 30* 12,7 68,0 125 145 13,5 165 25 320 15 25 130   4 228 449 2,1 5,0
1.080.40.1.[  ] 80 40* 12,7 68,0 125 145 13,5 165 24 304 15 25 130   3 185 336 1,7 4,0
1.100.10.1.[  ] 100 10* 6 94,3 125 145 13,5 165 16 168 12 22 130   6 103 390 2,8 2,5
1.100.20.1.[  ] 100 20* 12,7 88,0 150 176 17,5 202 24 312 15 30 155   6 319 838 3,6 6,5
1.100.30.1.[  ] 100 30* 12,7 88,0 150 176 17,5 202 24 380 15 30 155   5 274 696 3,1 7,0
1.100.40.1.[  ] 100 40* 12,7 88,0 150 176 17,5 202 24 308 15 30 155   3 195 416 2,0 5,5
1.125.10.1.[  ] 125 10* 6 119,3 150 176 17,5 202 16 170 12 25 155   6 109 486 3,1 3,0
1.125.20.1.[  ] 125 20* 12,7 113,0 170 196 17,5 222 24 316 15 30 175   6 344 1076 4,1 7,5
1.125.40.1.[  ] 125 40* 12,7 113,0 170 196 17,5 222 24 388 15 30 175   4 252 715 3,0 6,5
1.160.20.1.[  ] 160 20* 12,7 148,0 210 243 22 275 24 318 15 40 215   6 364 1356 4,8 14,0
1.160.40.1.[  ] 160 40* 12,7 148,0 210 243 22 275 24 398 15 40 215   4 268 902 3,5 11,0
Nicht bei Neukontruktionen  Diese Typen bitte nicht mehr für Neukontruktionen vorsehen
 Stand: 04.2012, Änderungen vorbehalten. Weitere Größen auf Anfrage
