Kugelgewindetriebe

 AM 2.52

Doppelmutter mit Seitenflansch,

angetriebene Mutter

Typ DSF
  A.MANNESMANN MASCHINENFABRIK, Remscheid
Download AM 2.52 AM 2.52 als PDF-Datei, Stand 04.2012

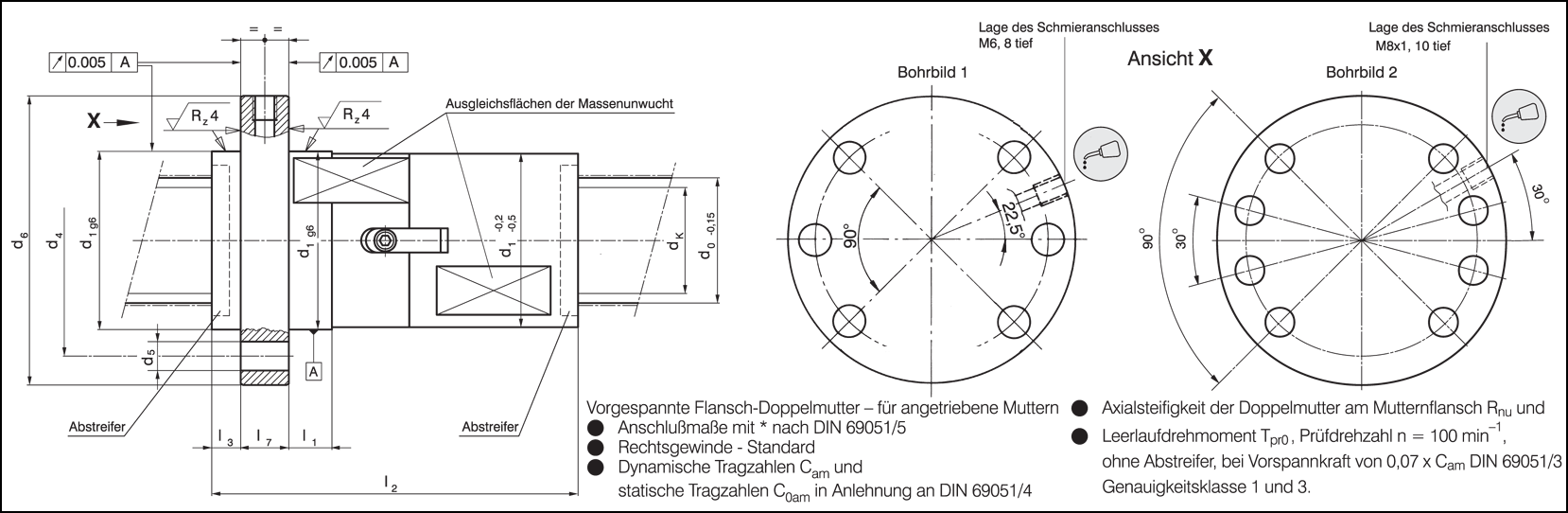

Klicken Sie auf die Grafik, um eine vergößerte Abbildung zu sehen oder zu drucken (Querformat)

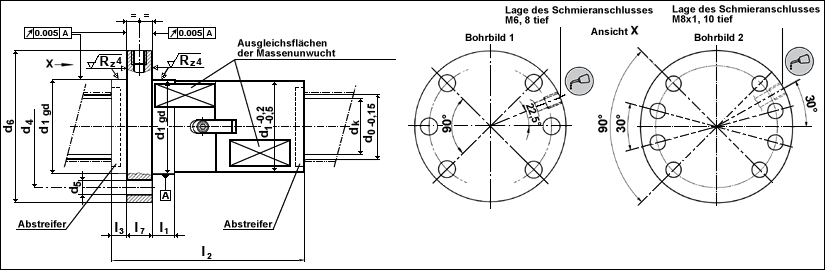

Kugelgewindetriebe AM 2.52
Vorgespannte Flansch-Doppelmutter - für angetriebene Muttern
• Anschlußmaße mit * nach DIN 69051/5
• Rechtsgewinde - Standard
• Dynamische Tragzahlen Cam und
  statische Tragzahlen C0am in Anlehnung an DIN 69051/4		 • Axialsteifigkeit der Doppelmutter am Mutternflansch Rnu und
• Leerlaufdrehmoment Tpr0, Prüfdrehzahl n=100 min -1,
   ohne Abstreifer, bei Vorspannkraft von 0,07 x Cam DIN 69051/3
   Genauigkeitsklasse 1 und 3

 Stand 04.2012; Änderungen vorbehalten. Weitere Größen auf Anfrage
Nicht bei Neukontruktionen  Diese Typen bitte nicht mehr für Neukontruktionen vorsehen
  Typ-Nr. Nenn-
Ø		 Stei-
gung		 Kugel-
Ø		 Kern-
Ø		 Durchmesser Längenmaß   Anzahl
tragender
Gänge		 dyn.
Tragzahl		 stat.
Tragzahl

Axialsteifigkeit
der Mutter
Rnu [kN/µm]

 Leerlauf-
drehmoment
Tpr0 [Nm]

d0

 P dk d1 d4 d5 d6 l1 l2 l3 l7 Bohr-
bild		 i  Cam [kN] C0am [kN] Richtwerte Richtwerte
  2.032.15.2.A 32 15* 6 26,3 56 71 9 86 20 136 10 14 1 3 47 60 0,7 0,6
2.032.20.2.A 32 20* 6 26,3 56 71 9 86 20 124 10 14 1 2 35 40 0,5 0,5
2.040.10.2.A 40 10* 6 34,3 63 78 9 93 16 131 10 14 2 4 62 104 1,0 0,8
2.040.15.1.A 40 15* 6 34,3 63 78 9 93 16 166 10 14 2 4 61 104 1,1 0,8
2.040.20.1.A 40 20* 6 34,3 63 78 9 93 16 166 10 14 2 3 50 77 0,9 0,7
2.040.20.2.A 40 20 8 32,7 70 85 9 100 25 173 10 14 2 3 77 100 1,0 1,1
2.040.25.1.A 40 25* 6 34,3 63 78 9 93 16 143 10 14 2 2 37 51 0,6 0,7
2.040.25.2.A 40 25 8 32,7 70 85 9 100 25 152 10 14 2 2 58 66 0,7 0,8
2.040.30.2.A 40 30* 8 32,7 70 85 9 100 25 168 10 14 2 2 57 65 0,6 1,0
2.050.10.1.A 50 10* 6 44,3 75 93 11 110 16 151 10 16 2 5 74 159 1,5 1,1
2.050.15.1.A 50 15* 6 44,3 75 93 11 110 16 201 10 16 2 5 73 159 1,6 1,2
 Nicht bei Neukontruktionen  2.050.15.2.A 50 15 8 42,7 82 108 11 125 24 178 10 18 2 4 102 174 1,4 1,6
  2.050.15.3.A 50 15* 8 42,7 82 100 11 118 25 178 10 16 2 4 102 174 1,4 1,6
2.050.20.1.A 50 20* 6 44,3 75 93 11 110 16 211 10 16 2 4 62 127 1,3 1,1
 Nicht bei Neukontruktionen  2.050.20.2.A 50 20 8 42,7 82 108 11 125 24 213 10 18 2 4 100 174 1,4 1,6
  2.050.20.3.A 50 20* 8 42,7 82 100 11 118 25 213 10 16 2 4 100 174 1,4 1,6
 Nicht bei Neukontruktionen  2.050.25.1.A 50 25 8 42,7 82 108 11 125 24 208 10 18 2 3 82 130 1,1 1,4
  2.050.25.2.A 50 25* 8 42,7 82 100 11 118 25 208 10 16 2 3 82 130 1,1 1,4
2.050.30.1.A 50 30* 6 44,3 75 93 11 110 16 165 10 16 2 2 38 63 0,7 0,8
 Nicht bei Neukontruktionen  2.050.30.2.A 50 30 8 42,7 82 108 11 125 24 170 10 18 2 2 61 86 0,7 1,2
  2.050.30.3.A 50 30* 8 42,7 82 100 11 118 25 170 10 16 2 2 61 86 0,7 1,2
2.063.10.1.A 63 10* 6 57,3 90 108 11 125 16 180 10 18   6 90 243 2,1 1,5
2.063.15.1.A 63 15 6 57,3 90 108 11 125 16 212 10 18   5 78 202 1,9 1,5
2.063.15.2.A 63 15* 8 55,7 95 115 13,5 135 24 213 10 20   5 122 270 2,0 2,0
2.063.15.3.A 63 15* 10 53,7 105 125 13,5 145 30 211 12 20   5 180 350 2,1 3,0
2.063.20.1.A 63 20* 8 55,7 95 115 13,5 135 24 260 10 20   5 120 269 2,0 2,0
2.063.20.2.A 63 20* 10 53,7 105 125 13,5 145 30 259 12 20   5 176 349 2,1 3,0
2.063.25.1.A 63 25* 8 55,7 95 115 13,5 135 24 257 10 20   4 103 215 1,6 1,9
2.063.25.2.A 63 25* 10 53,7 105 125 13,5 145 30 257 12 20   4 150 279 1,7 2,5
2.063.30.1.A 63 30* 8 55,7 95 115 13,5 135 24 243 10 20   3 84 161 1,3 1,8
2.063.30.2.A 63 30* 10 53,7 105 125 13,5 145 30 237 12 20   3 123 208 1,3 2,0
2.063.40.1.A 63 40* 8 55,7 95 115 13,5 135 24 211 10 20   2 63 106 0,9 1,6
2.063.40.2.A 63 40* 10 53,7 105 125 13,5 145 30 211 12 20   2 92 138 0,9 1,6
2.080.20.1.A 80 20* 12,7 68,0 125 145 13,5 165 24 276 15 25   5 272 564 2,6 4,5
2.080.30.1.A 80 30* 12,7 68,0 125 145 13,5 165 25 320 15 25   4 228 449 2,1 5,0
2.080.40.1.A 80 40* 12,7 68,0 125 145 13,5 165 24 304 15 25   3 185 336 1,7 4,0
2.100.20.1.A 100 20* 12,7 88,0 150 176 17,5 202 24 316 15 30   6 319 838 3,6 6,5
2.100.30.1.A 100 30* 12,7 88,0 150 176 17,5 202 24 380 15 30   5 274 696 3,1 7,0
2.100.40.1.A 100 40* 12,7 88,0 150 176 17,5 202 24 308 15 30   3 195 416 2,0 5,5
2.125.20.1.A 125 20* 12,7 113,0 170 196 17,5 222 24 320 15 30   6 344 1076 4,1 7,5
2.125.40.1.A 125 40* 12,7 113,0 170 196 17,5 222 24 388 15 30   4 252 715 3,0 6,5
Nicht bei Neukontruktionen  Diese Typen bitte nicht mehr für Neukontruktionen vorsehen
 Stand 04.2012; Änderungen vorbehalten. Weitere Größen auf Anfrage
